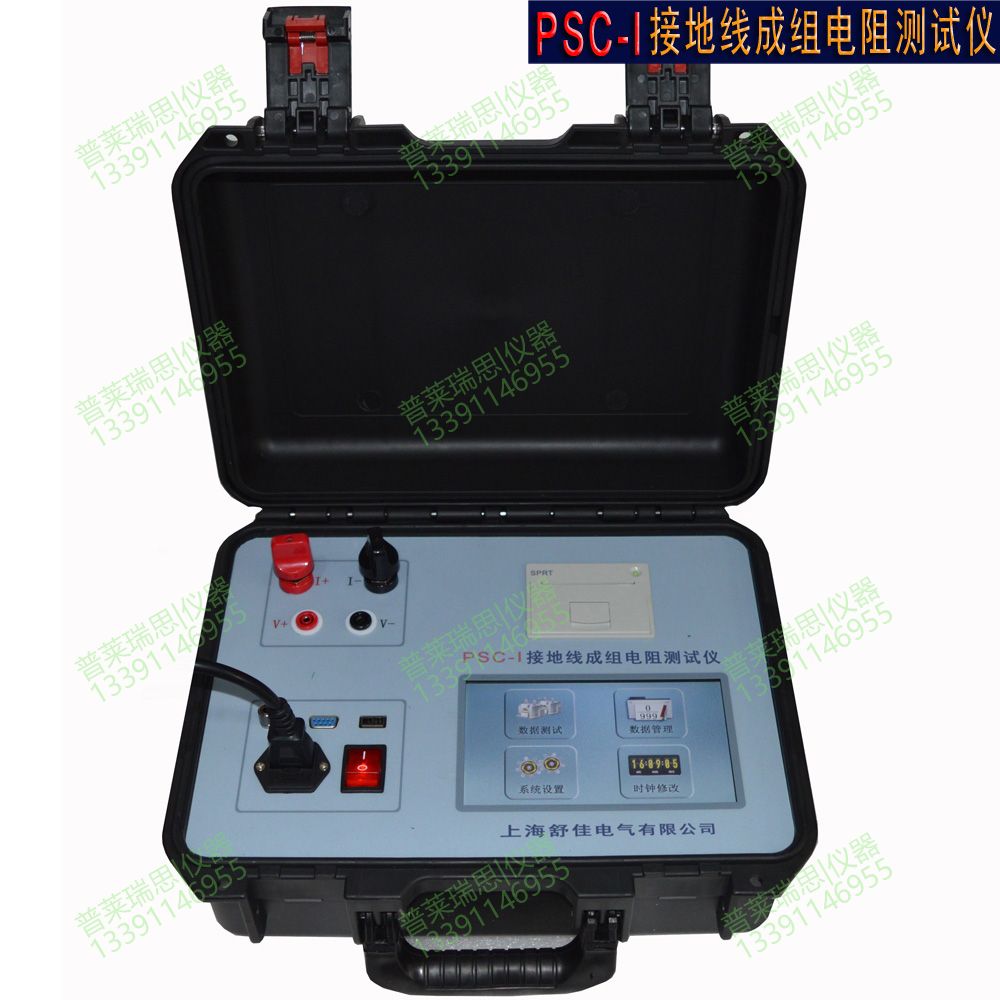

PSC-I接地线成组电阻测试仪




一、概述
在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司最新发布、实施的《电力安全工器具预防性实验规程》的规定，研制了“接地线成组电阻测试仪”，为电力系统完成必要的产品预防性实验提供服务。
二、 技术指标

项目	技术指标及参数	备注
测试电流	30A、40A、50A
测量范围	300uΩ-300mΩ    （30A）    200uΩ-250mΩ    （40A） 100uΩ-200mΩ    （50A）
最小分辨率	0.1uΩ
准确度	5‰±3个字
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	环境温度:0℃～40℃ 相对湿度: <90%RH，不结露
电源	AC 220V±10V，50Hz±1 Hz	保险管 10A
最大功耗	1000W
外形尺寸	360*290*170（mm）
重量	主机5.6KG  线箱6.5KG

三、 功能特点
1． 整机由高速单片机控制，自动化程度高，操作简便。
2． 仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。
3． 仪器自带时钟，万年历，可保存1000组测试数据，方便客户随时查询。
4． 保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。
5． 仪器采用1024X600液晶屏，强光下显示清晰，全触屏操作。
6． 仪器自带热敏打印机，可将测试数据实时打印。
7． 智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
